双光源系统搭配共轭焦光学:让成像解析度更佳


一、什么是双光源系统?
双光源是指结合白光与雷射两种光源于同一显微镜系统中。白光源提供全波段的波长范围,适合观察样品的表面结构与色彩细节;雷射光源则具备单色性好、强度高与方向性佳的特性,适合进行萤光激发与共轭焦成像。双光源系统优势在于灵活切换观察模式,兼顾表面成像品质与解析深层结构。


二、什么是共轭焦光学?
(1)当光源的光聚焦样品表面时,反射光同时也聚焦在侦测器上;此时反射光能被针孔光圈侦测并且通过光圈。但若光未聚焦在样品表面时,则大部分的光均会被针孔光圈挡住,则无法进入侦测器。 (图1)
(2)共轭焦与非共轭焦的成像差异。 (图2)
(3)依侦测到聚焦位置的反射光(IZ曲线),实现高Z轴解析度。 (图3)

因此,共轭焦光学只会侦测聚焦平面的反射光,能够有效排除背景光的干扰,提升影像清晰度。


simplified_01

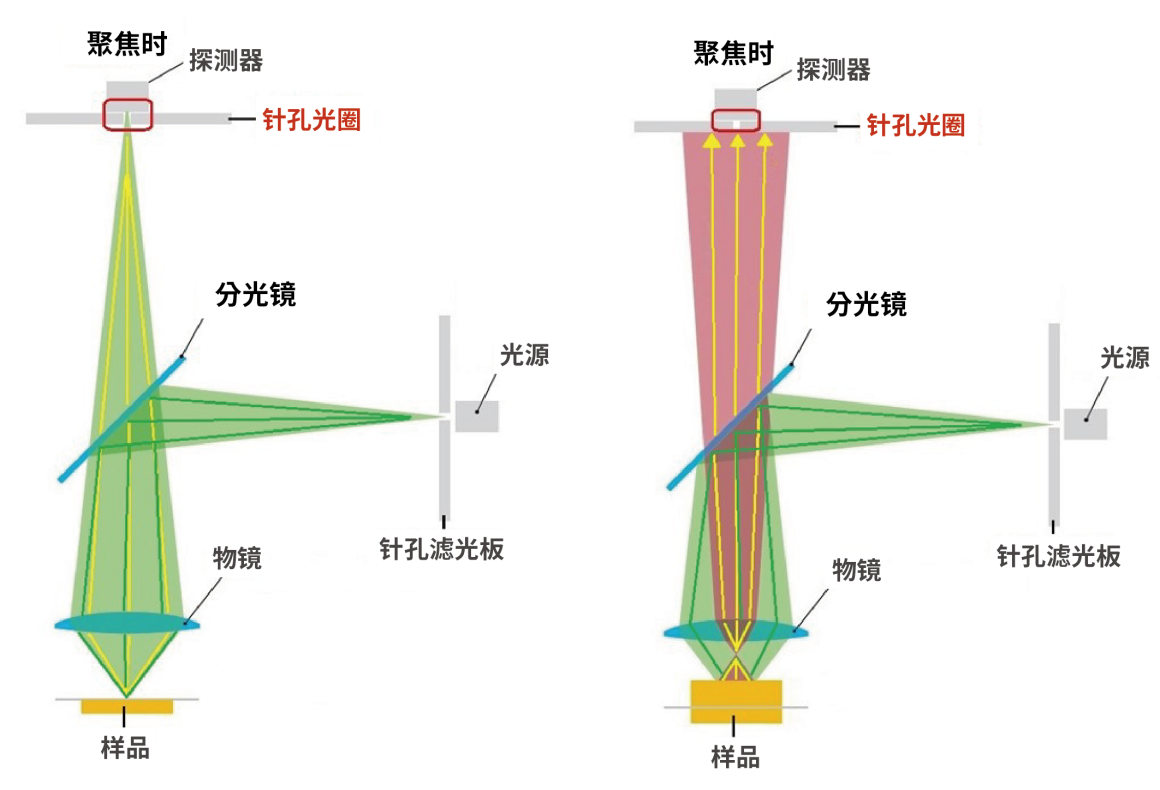

▲图一  共轭焦光线示意图





simplified-02

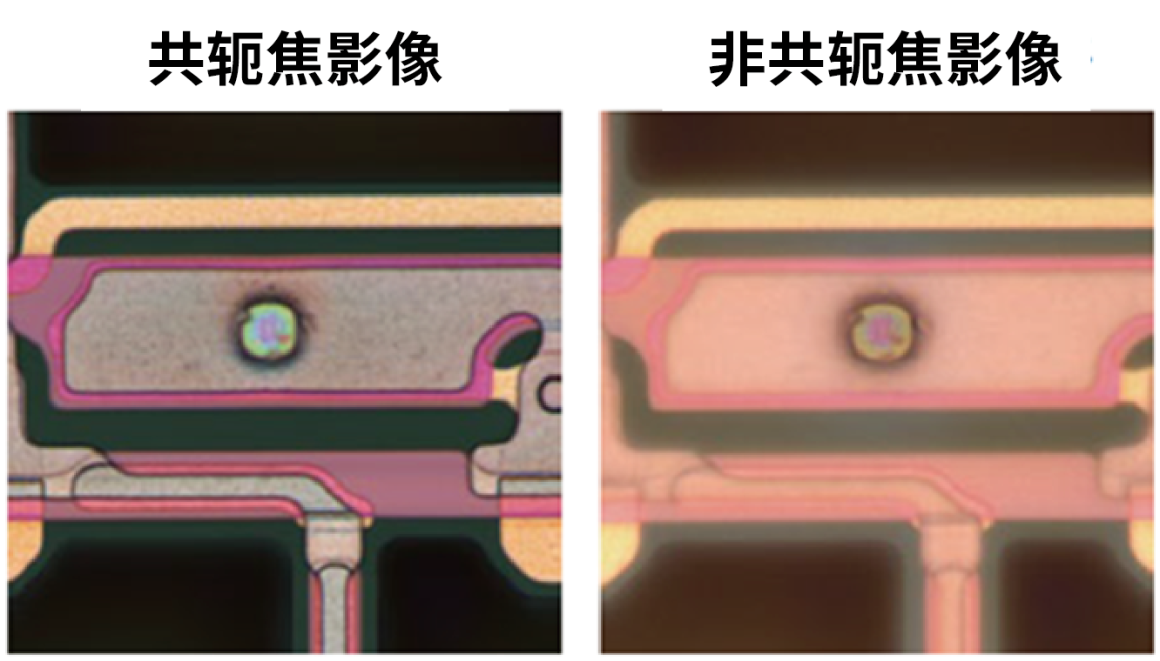

▲图二  共轭焦成像



simplified-03

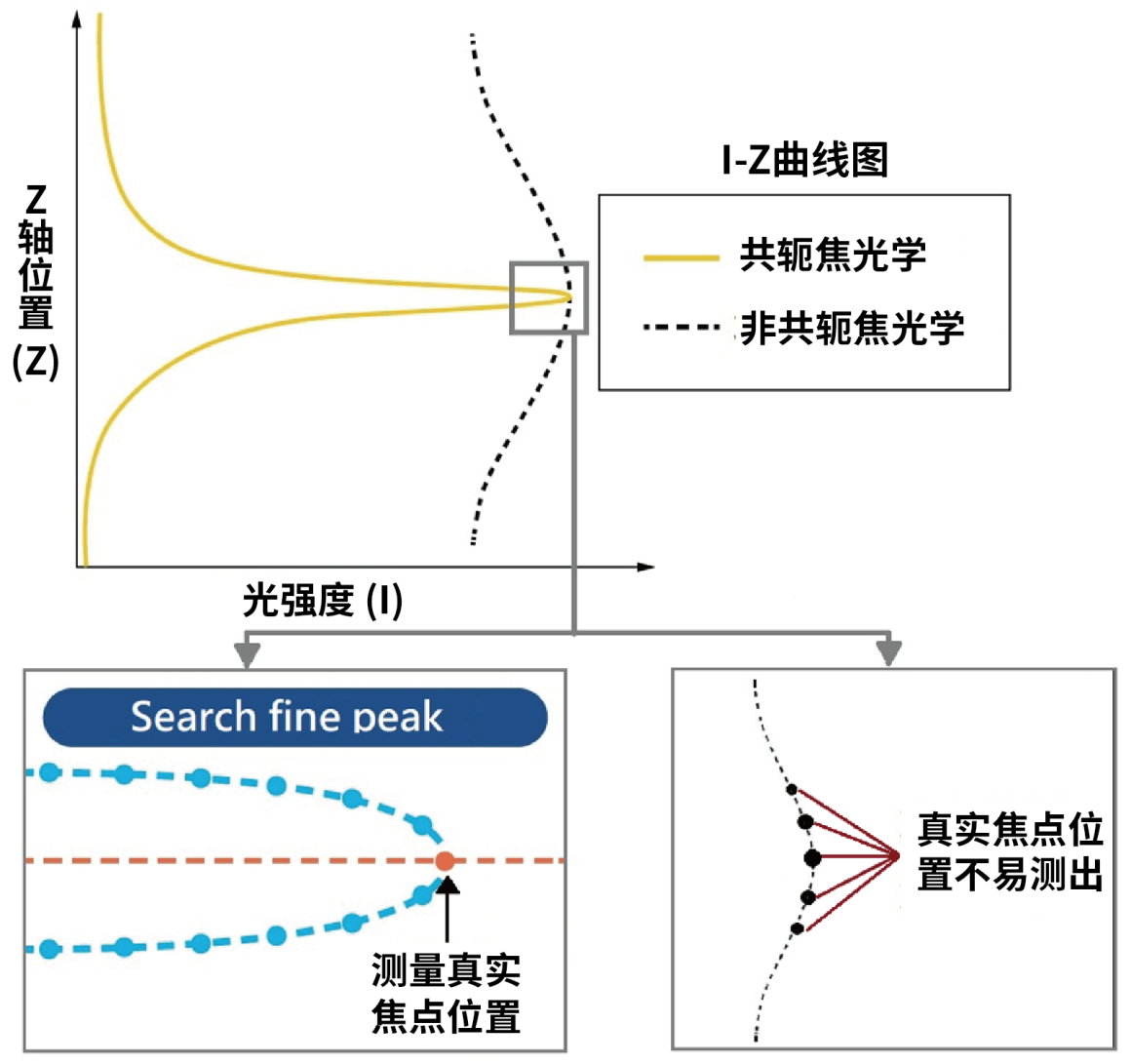

▲图三  IZ曲线

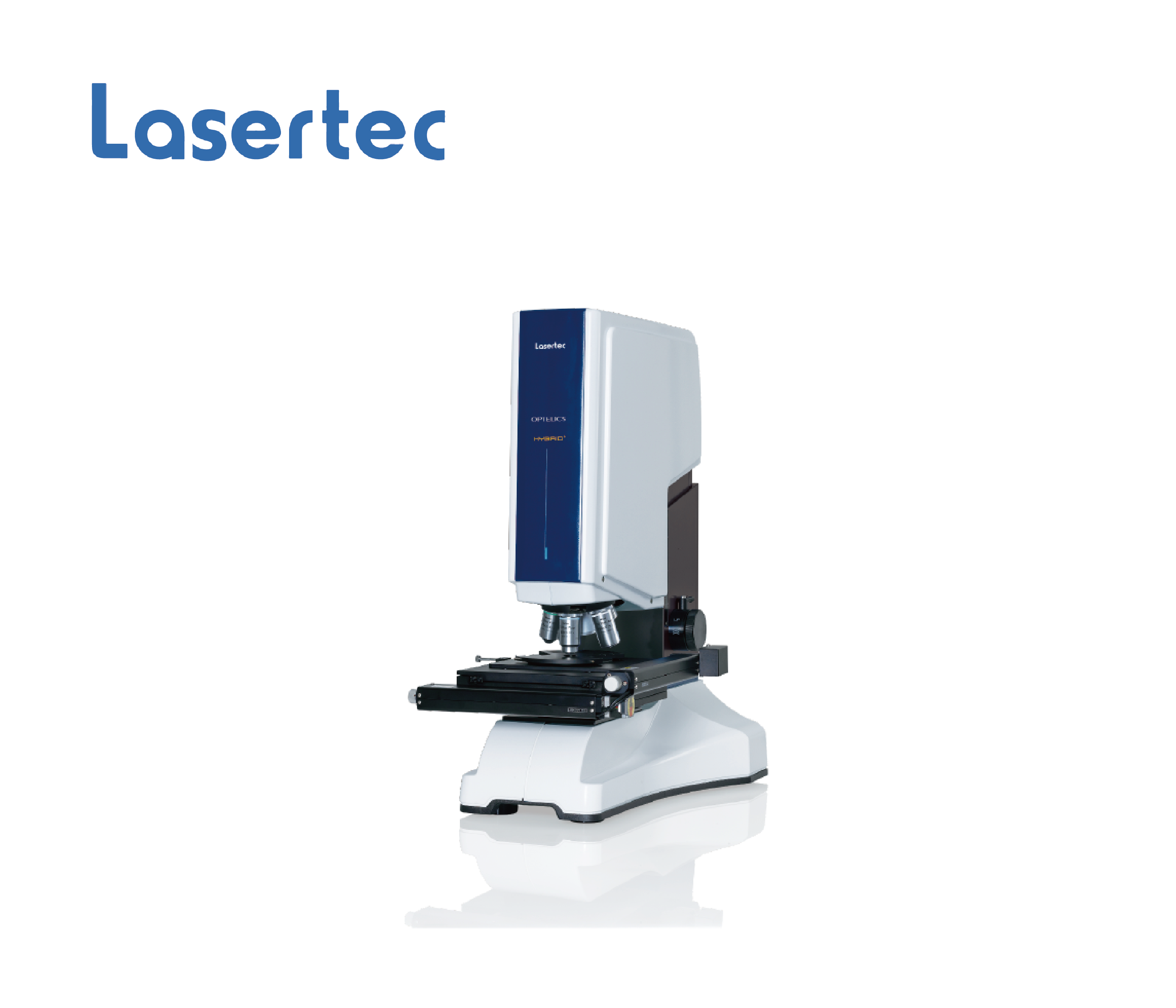

三、成像解析度更佳-以Lasertec 型号OPTELICS HYBRID+为例


1. 3D轮廓量测(3D Profile Analysis)

纳米压印树脂模具可量测到45奈米的高低落差。


simplified-04

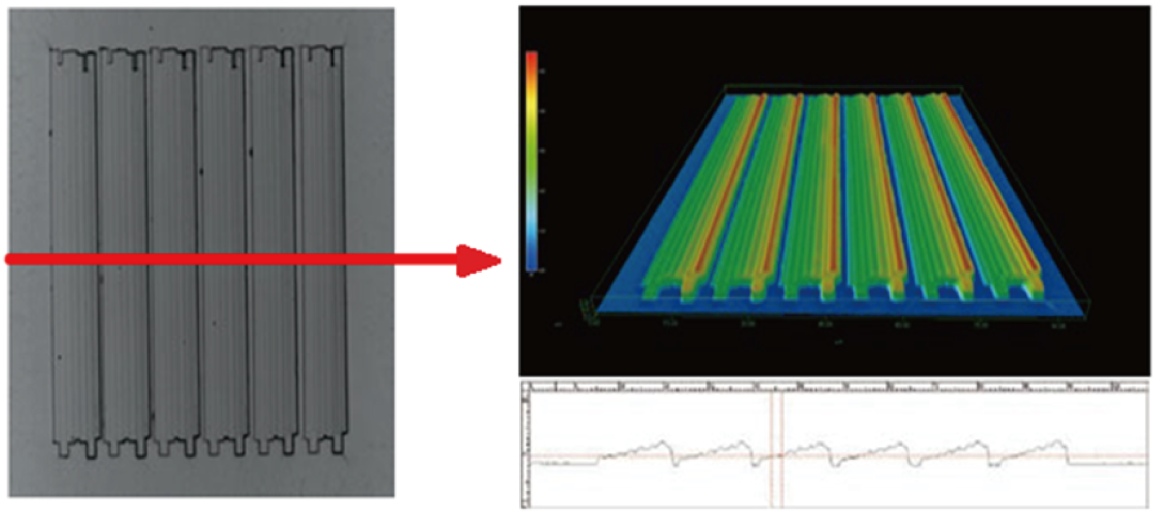

▲图四 纳米压印树脂模高低落差量测



2. 亮度轮廓量测(Brightness profile analysis)

撷取图案线条的亮度数据,建构亮度轮廓图进行量测;适用半导体图案极小高度差的样品。


simplified-05
▲图五 亮度轮廓图量测


3.平面量测

微米等级量测条件下,针对印刷电路板上的高密度铜线测量线宽、线距、角度、圆度等几何参数。


simplified-06

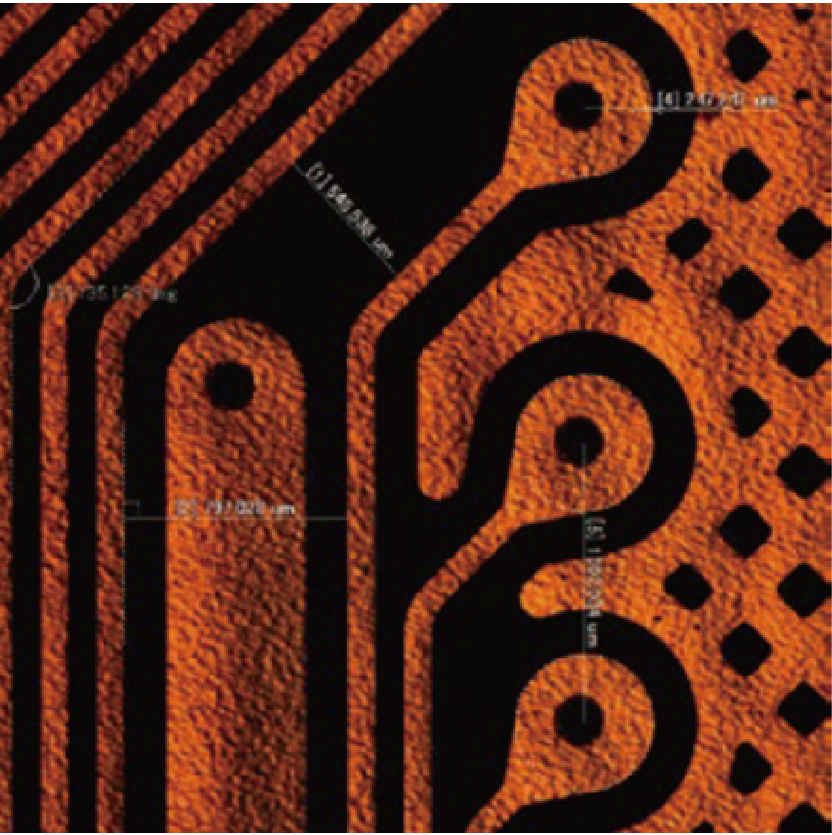

▲图六  电路板铜线量测


4.量测高度差

小于1μm高低差的量测条件下,针对TFT彩色滤光片基板测量彩色滤光层膜厚均匀性、黑矩阵高度、表面平整度。


simplified-07

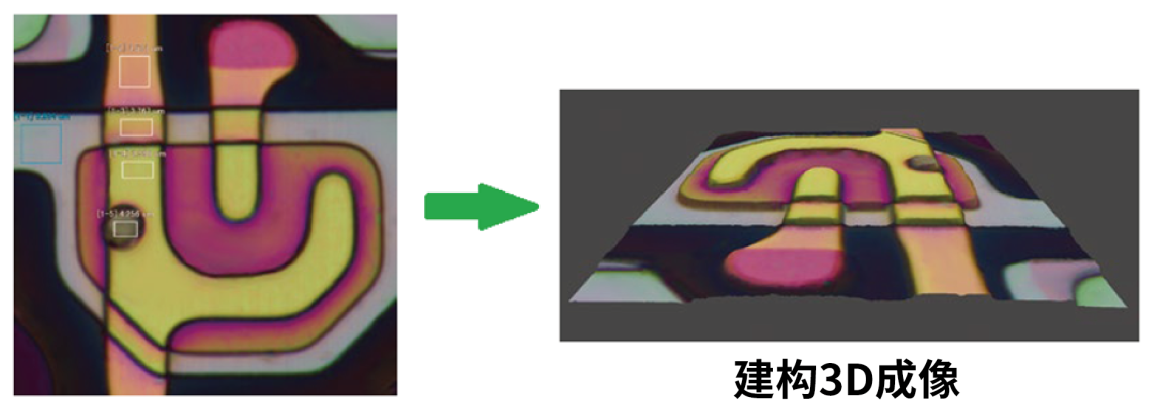

▲图七  TFT彩色滤光片基板膜厚量测




5.XZ截面测量膜厚(XZ cross sectional measurement)

以PI薄膜表面与透明样品界面之间的测量距离,计算出薄膜厚度。


simplified-08

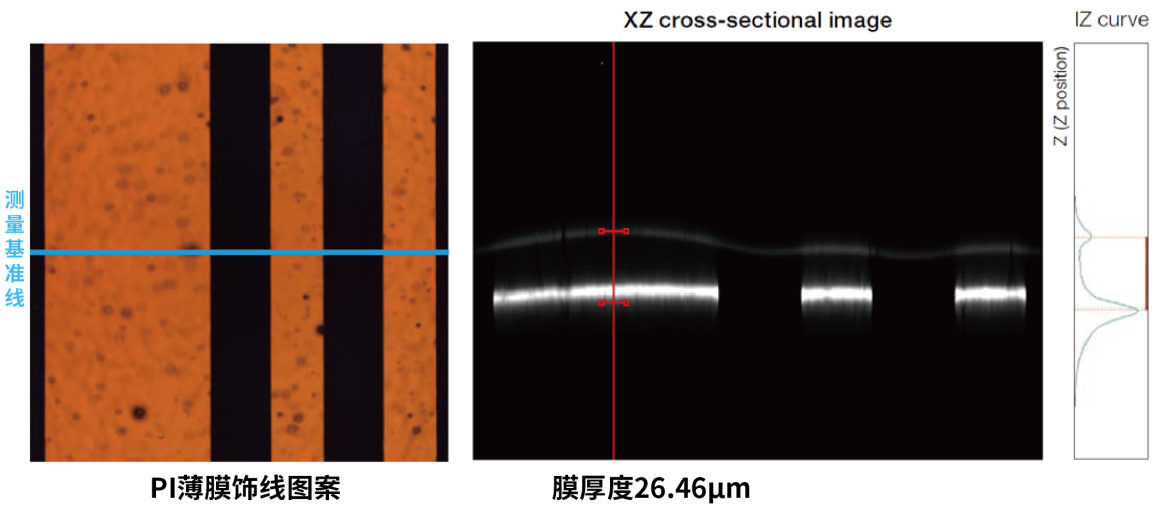

▲图八 PI薄膜厚度量测
