解密 AI 伺服器大板检测痛点！Phoenix X-ray 如何实现「不切片、高效率」的 3D 失效分析？
随着 AI 运算与巨量资料需求爆发，伺服器主机板（Server Board）的设计正迎来前所未有的挑战：板面尺寸更大（如大尺寸 PCB/PCBA）、层数更多、元件密度极高，且广泛採用 BGA、QFN 及高密度穿孔（PTH）设计。

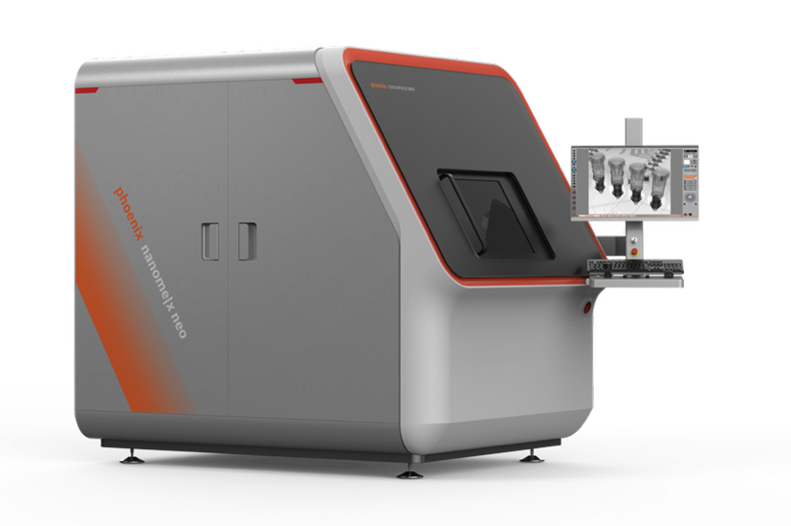

在 SMT 製程或失效分析（FA）中，传统的 2D X-ray 常常因为「上下层元件重叠」而形成影像死角，而传统的 3D CT 又受限于大板子的旋转半径，难以在不破坏样品（切片）的前提下做到高解析度检测。Phoenix NEO 系列（Micromelx / Nanomelx），正是为了解决大尺寸伺服器板检测痛点而生的非破坏检测高效益必备工具！
在 Newbury 的评分中，Olympus Evident 2025 年推出的新款 Vanta Max 与 Vanta Core 荣获最高的「S 级」评价，入门款 Vanta Element 也稳居「A 级」，详图二。获得专家一致推荐的关键优势包括：
- 影像重叠与死角： 伺服器大板元件双面密布，传统 2D 照射会使上下层焊点重叠，根本无法准确判断气孔（Voiding）或冷焊。
- 样品体积限制： 伺服器大板尺寸动辄 500mm 以上，传统 3D CT 扫描需要样品 360 度旋转，大板子在狭窄的射线管与探测器空间内根本无法转动，必须切片破坏。
- 高密度多层板的灰阶对比不足： 超过 20 层以上的厚板，射线穿透难度高，影像杂讯（SNR）大，微小的晶裂（Micro-crack）或元件内部缺陷极难捕捉。
Planar CT（平面断层扫描）技术：大板免切片！
传统 CT 需要旋转样品，而 Phoenix 专利的 Planar CT 模组 则是透过「样品水平移动，配合射线与探测器的角度协调」，在完全不破坏、不切割大尺寸 PCB 板的前提下，直接进行 2D 切片与 3D 局部体积重构。精准提取任意 BGA 层或焊点的 3D 结构。

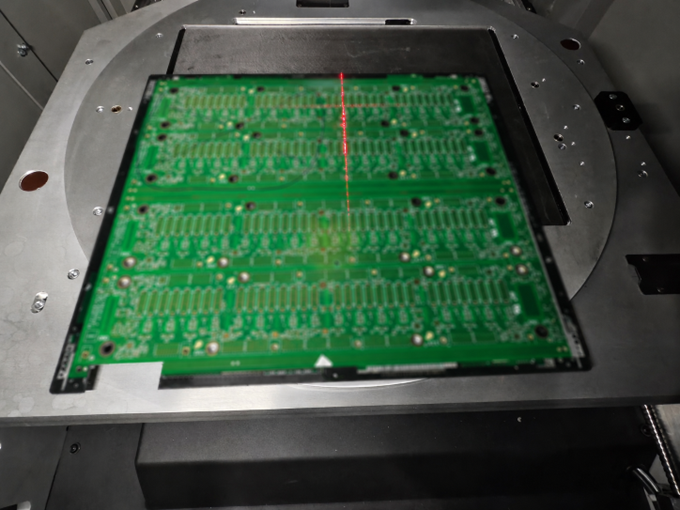

▲图二 大片SMT PCB板

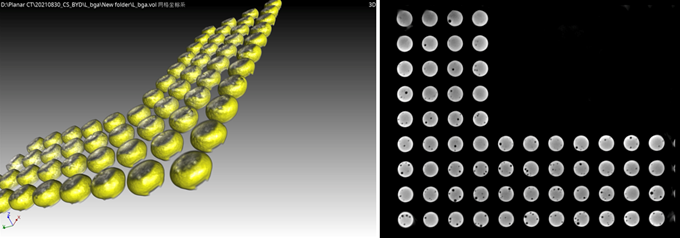

▲图三 Planar 平面CT

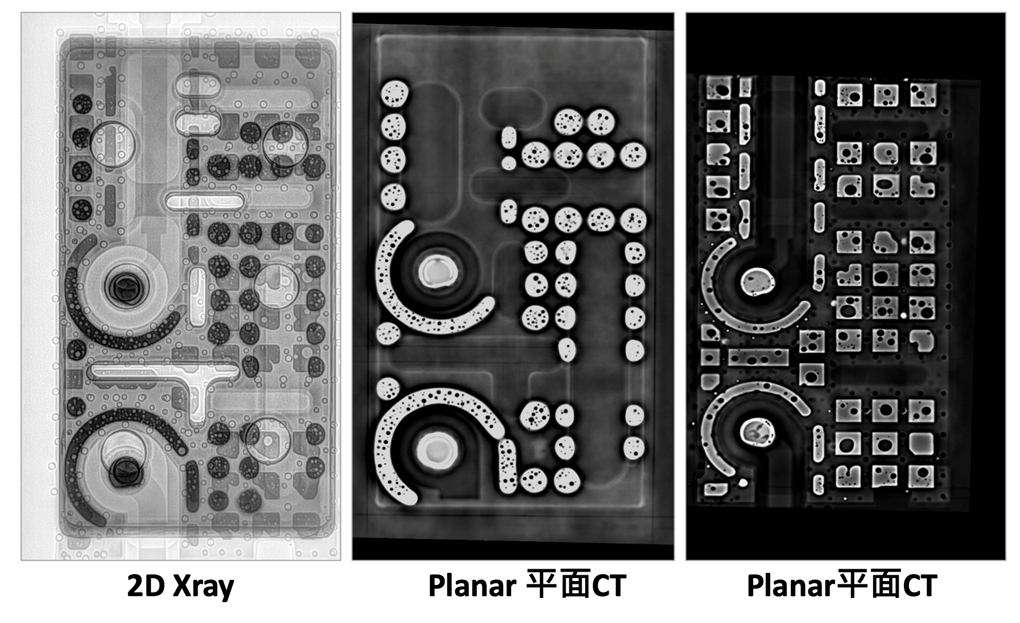

▲图四 2D Xray、Planar 平面CT、Planar 平面CT
- BGA/CSP 焊点分析： 精准计算气孔率（Void Ratio）、侦测枕头效应（Head-in-Pillow）、桥接短路或冷焊。
- BGA/CSP 伺服器大板多层电路分析： 观察盲埋孔（Blind/Buried Via）对位偏离、内层断线（Trace Broken）。
- BGA/CSP 高功率模组（Power Electronics）： 大面积散热基板（IGBT/MOSFET）的锡膏空洞率分析。
