X ray影像-X-ray 3D CT 与 VGStudio Max：确保电池性能与安全可靠性

VGStudio Max 电池分析模组（Battery Analysis Module）以 3D CT 数据，量化电池内部品质与安全相关指标。
在电池研发与品质检测过程中，内部结构的几何关系与一致性，往往是影响性能与安全的重要因素。
VGStudio Max 的 电池分析模组（Battery Analysis Module），结合工业 3D CT 与专用分析工具，协助使用者以非破坏方式，精准评估电池内部电极结构。

电池分析模组
■ 阳极超出（Anode Overhang）分析

• 高精度量测阳极相对阴极的超出距离
• 以彩色分布图与数值方式呈现结果
• 可沿轮廓或指定方向进行距离分析
• 支援整体极片间距与局部风险评估

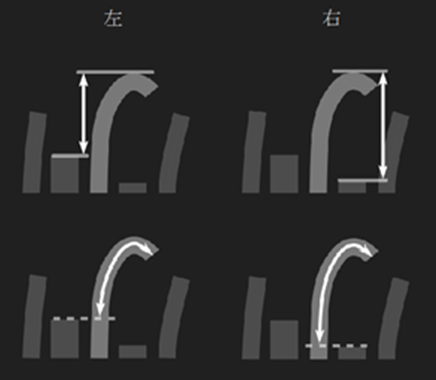

▲图一　阳极超出分析示意图（投影距离与轮廓距离量测）

■ 电极形状与曲率分析

• 将电极轮廓转换为可量测的曲线
• 分析最大曲率与出口角度
• 以颜色标示局部弯折风险区域
• 可设定公差，自动判定结构是否符合规范

▲图二　最大曲率示意图

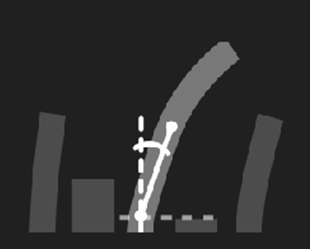

▲图三　出口角示意图

■ 极片厚度量测

• 量测单一极片实际厚度
• 比较厚度分布的一致性
• 协助评估涂布品质与制程稳定度

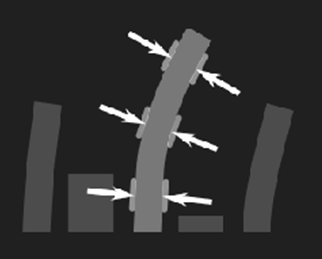

▲图四　极片厚度示意图

■ 相邻阴极数量

• 自动识别相邻极片的数量
• 检查极片排列是否符合设计预期
• 用于确认卷绕或堆叠结构的完整性

电池分析模组的价值
以 3D CT 非破坏方式深入解析电池内部电极结构，将阳极超出、厚度、数量与几何关系转化为可量化数据，协助研发、制程与品质单位提供更具参考价值的分析依据。

从影像到数据，VGStudio Max 电池分析模组，让电池品质与安全评估更清楚、更可信。
