X-ray影像-X-ray 3D Xray CT扫描成像品质关键 ─ 为何Pixel Size决定你的影像深度与细节？

3D Xray CT扫描成像品质关键 ─ 为何Pixel Size决定你的影像深度与细节？

在工业X射线CT成像中，影像品质的高低，与「探测器的像素大小（Pixel Size）」息息相关。不同应用场景对成像解析度的需求各异，而选择合适的探测器正是精准检测的起点。

Pixel Size 是什么？为什么这么关键？

Pixel Size 指的是探测器上每一个感光单位的物理尺寸，单位通常为微米（μm）。 Pixel 越小，代表探测器在同样范围内可以捕捉到更多的细节，因此理论上解析度更高，成像也越清晰。

✅ 较小 Pixel Size（如 100μm）：

• 适用于精密工业零件、微小焊点、电子元件、陶瓷裂缝等高细节应用。
• 优势：细节表现出色，边缘清晰度高，可支援高放大倍率的 CT 重建。
• 适合应用于缺陷分析与高解析度重建需求。
• 噪声增加，需要长时间拍摄优化。

✅ 较大 Pixel Size（如 200μm）：

• 适合用于大型工件、结构件、焊接组装等整体扫描。
• 优势：感光面积大，灵敏度更高，能快速扫描较厚重或吸收较强的材料，提升穿透能力与成像效率。
• 更适合大尺寸物件快速分析。
• 细节较少，解析度受限。

应用选择建议:

实际应用中的关键参数:


1.几何放大倍率（M）公式：

V=P/M

（V: voxel size,P: pixel size, M: 放大倍率）

M=FDD/FOD

(FDD:焦点到探测器距离,FOD:焦点到物体距离)

2.物体尺寸的限制:

扫描大尺寸物件时

最大放大倍率:M=探测器尺寸(D)/物件直径(d)，最小voxel尺寸为 V=P×d/D

实际案例影像:

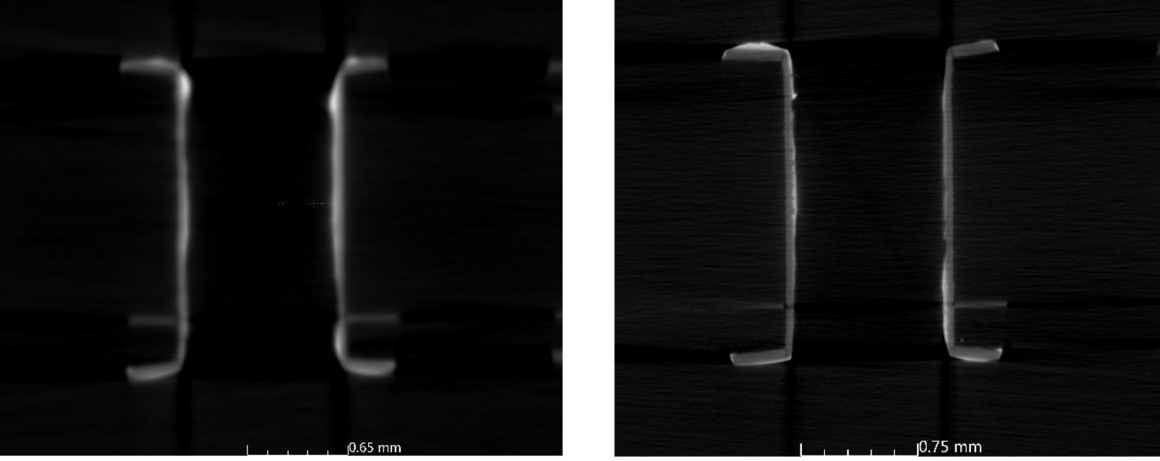

▲图一  不同像素尺寸（Pixel Size）CT影像解析度的对比图(左侧为200um，右侧为100um)
