3D X-ray CT:掌握半导体制程品质的关键利器

面对愈趋精细且复杂的半导体封装结构,传统2D X-ray已难以应付内部瑕疵的判读需求。从2.5D、3D封装到TSV穿孔结构,每一项创新都对品质检测提出更高挑战。传统2D X-ray已难以应付内部结构的瑕疵判读,此时,3D X-ray CT 成为企业追求高良率与高可靠度的重要解方。


为什么选择3D CT

相较于传统2D X-ray,3D CT 能够提供更深入的观测与解析能力,具体优势包括:

在封装与组装过程中,常见的孔洞(Void)、错位(Misalignment)、焊点裂缝(Cracks)、TSV断裂等缺陷,往往难以透过表面观察或单一角度X-ray影像辨识。

  • 重建封装内部三维结构
  • 清楚辨识不同深度层的微小缺陷
  • 提供制程参数优化依据
  • 减少因判读错误造成的良率损失



真实应用场景

制程阶段 CT 应用项目
晶圆凸块(Bumping) Bump 结构分析、高度差侦测
Die Attach / Underfill(晶粒贴合 / 底部填充) 湿润性不良、Underfill 气泡侦测
打线封装 焊点内部裂缝与脱落分析
多层封装(3D IC) TSV 垂直通孔穿透品质分析

多角度X-ray显示封装焊球内部孔洞情况,包括0度、45度与70度视角的缺陷差异

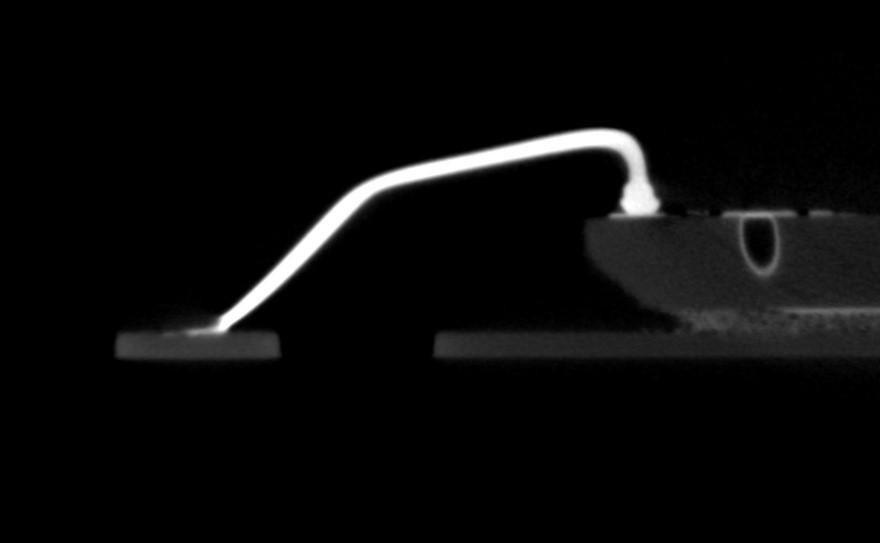

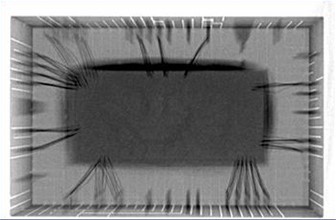

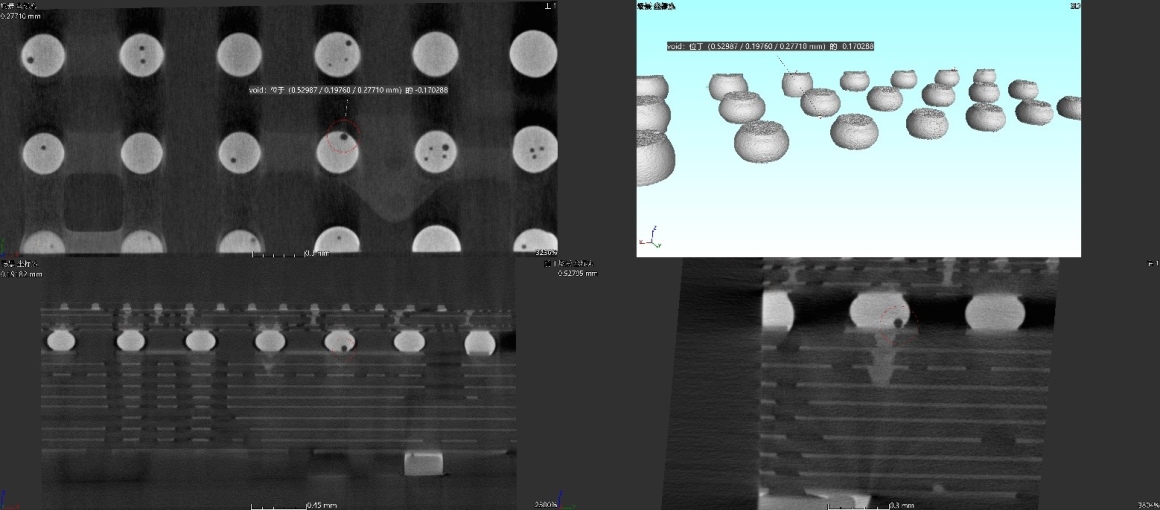

▲图一 2DX-ray多角度检测 BGA封装焊球的3D CT重建与多角度空洞分析影像 ▲图二 BGA焊点3D CT重建与孔洞图 封装IC的2D X-ray影像,显示晶粒与打线结构 ▲图三 2DX-ray检测:封装内部结构可视化 3D CT重建影像,呈现晶粒、打线与孔洞缺陷 ▲图四 3D CT:半导体封装结构立体重建 封装打线2D X-ray检测 – 判断接合品质 ▲图五 封装打线2D X-ray检测 – 判断接合品质 打线封装的3D X-ray CT切片图,呈现从Pad至晶粒的打线弯曲与接合结构▲图六 打线封装的3D X-ray CT切片图
