X-ray影像-X-ray 利用X-ray检测PCB印刷电路板上的PTH通孔
通孔是什么(PTH, Plating Through Hole)
通孔为PCB板上的孔型之一。主要用于在电路板上同层之间的传导或连接铜箔线的通用孔。由于5G线路板为许多铜箔层堆积而成，而每层铜箔层之间有一层绝缘层，所以会利用通孔让每层互相连接、导通电路。

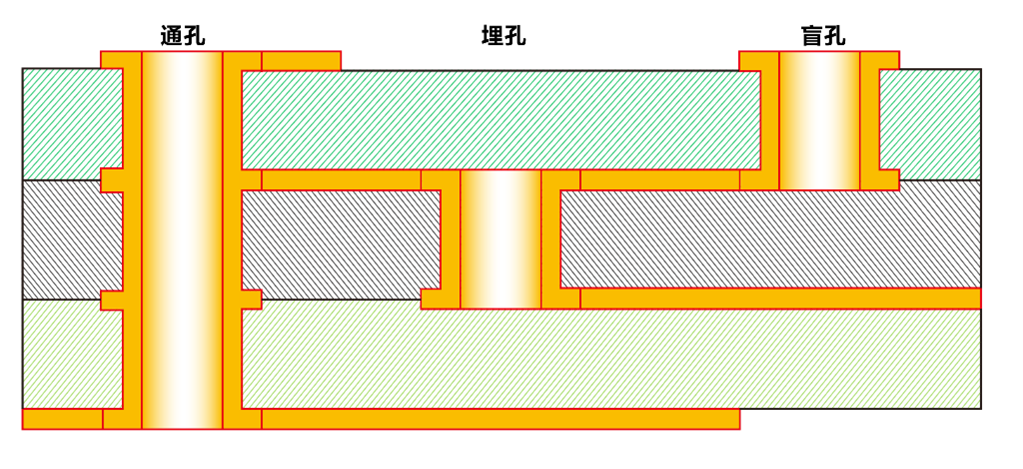

▲图一 通孔示意图

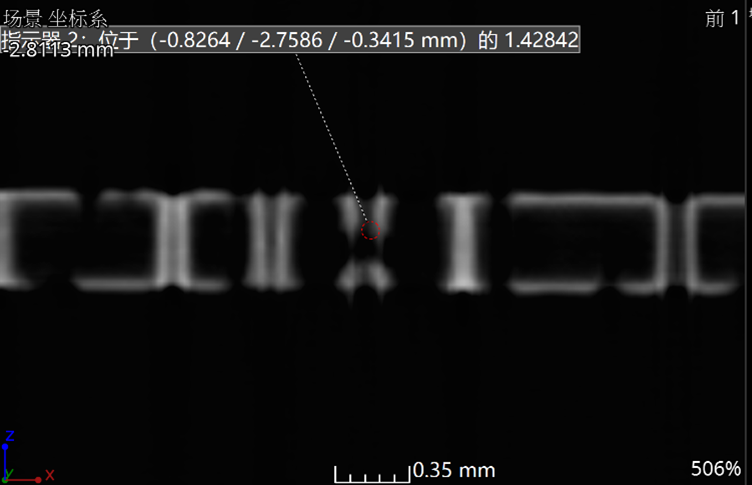

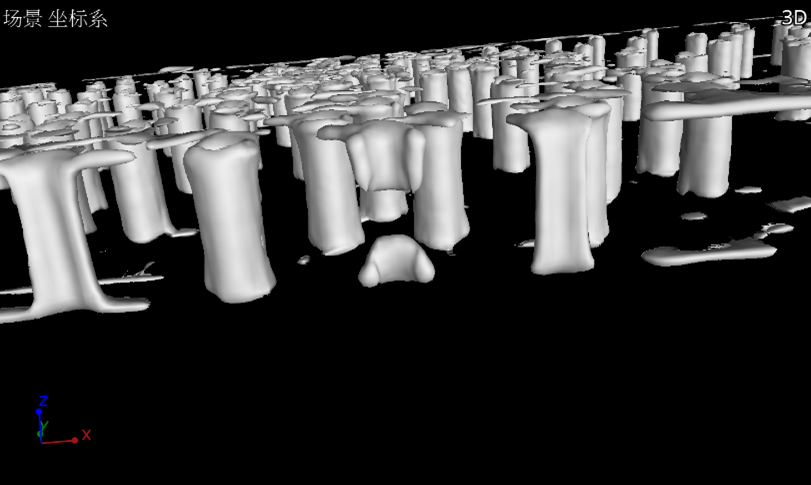

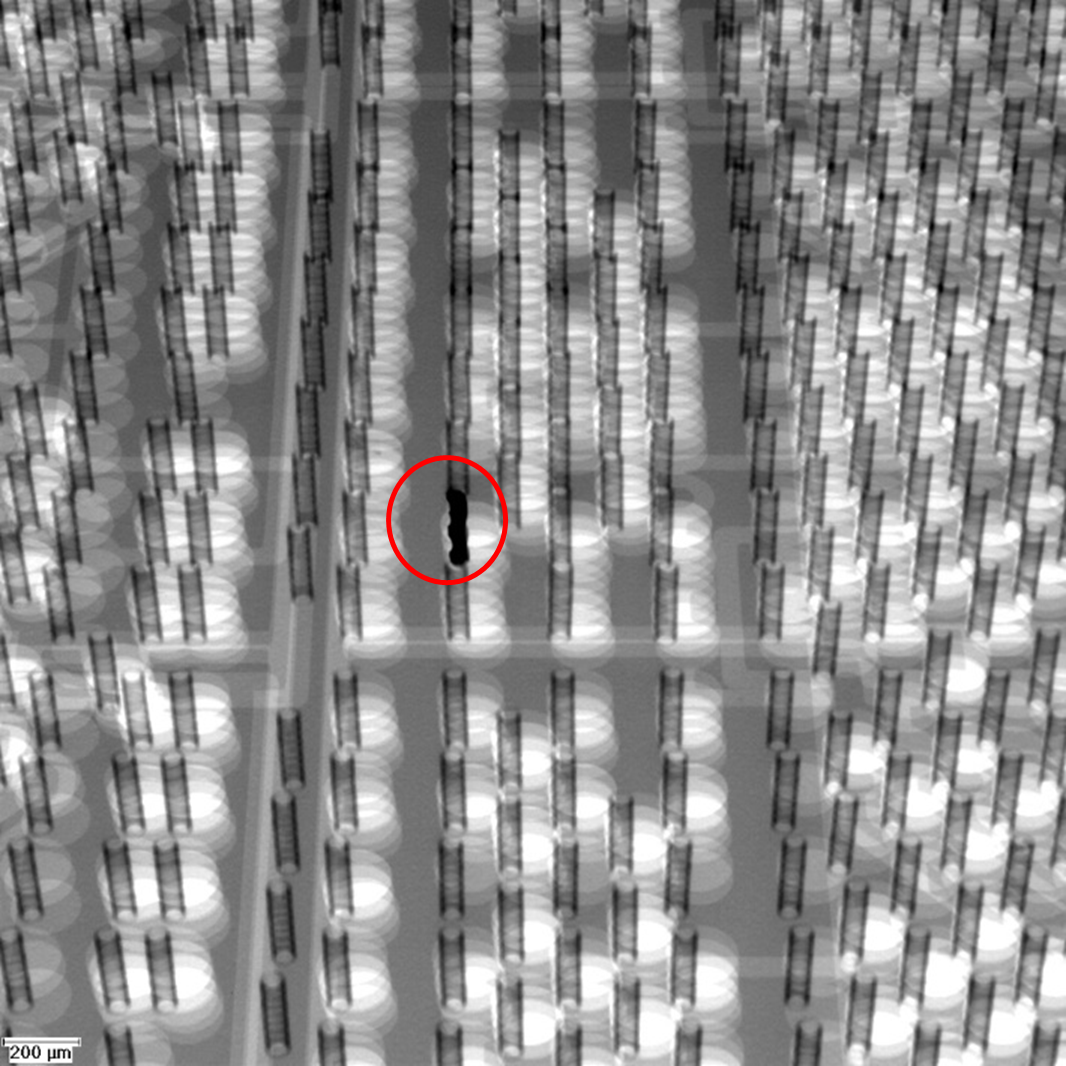

通孔主要功用是要导通，所以会在孔壁镀上铜。而由于从外部无法观测其镀铜的状况是否良好 或是否有孔裂状况，以往会利用NG样品进行切片破坏样品来寻找缺陷再进行改善，而现在可以利用2D X-ray在非破坏的状况下先进行初步观测其整体镀铜、断裂的状况，如需进一步观测整体孔壁镀铜状况，再使用3D X-ray CT断层扫描进行检测。
 |
 |
 |
